Introduktion til lysgardiner
Sikkerhedslysgardinet er en slags sikkerhedsindretning, der kan danne en virtuel barriere omkring faren, hvilket skaber en induktiv barriere, der beskytter maskinens adgangspunkt og omgivelser for at beskytte mennesker og maskiner mod skader. CYNDAR giver et brugervenligt sikkerhedslysgardin med det mindste fodaftryk, holdbart hus og muligheder for at reducere ledninger til forskellige sikkerhedsprogrammer.
Anvendelsesmuligheder:
Produkterne matches med mekanisk udstyr for at beskytte operatørernes personlige sikkerhed.
| Stempling udstyr | Automatiseret lagerudstyr | Kontrolmaskiner til løft | Sprøjtestøbemaskiner |
| Klippemaskiner | Tredimensionel garage | Andre eksisterende farlige situationer | Automatiseret samlebånd |
| Bukningsmaskiner | Filterpresse maskiner | Træbearbejdningsmaskiner | Gummimaskiner |
| Svejsning samlebånd | Støbemaskiner | Papirskæremaskiner | Blæsestøbemaskine |
Produktsammensætning:
Sikkerhedslysgitteret består af en sender og en modtager, der effektivt kan registrere uigennemsigtige genstande, der kommer ind i lysgardinets barriereområde og overstiger detekteringsnøjagtigheden, datakabler, enkle beslag og skruer (forskellige beslag til forskellige modeller).
Gennemstrålingsgitteret kan bruges i forbindelse med QCA-, QCA2-controllere eller direkte forbundet til PLC og sikkerhedsrelæer og samarbejde med værktøjsstyringssystemet til at realisere funktionen til at kontrollere automatisk nedlukning i farlige situationer.
Transmitter og modtager Skruer, møtrikker, datakabel
Udvælgelsesviden:
1. En række forskellige modeller at vælge imellem, som kan vælges i henhold til stedets forhold.
2. Giv 14mm, 20mm, 25mm, 30mm, 40mm, 80mm, en række påvisningsnøjagtigheder er valgfri
3. Detekteringsområdet mellem belysningen og modtageren kan være 30 mm ~ 40.000 mm.
4. NPN -udgang (normalt lukket, normalt åben), PNP -udgang (normalt lukket, normalt åben), RS485 -udgang, RS232 -udgang (to sæt udgange kan vælges samtidigt) kan vælges; RS485 output og RS232 output bruges generelt til målingstype, tællertype og korrektionstype lysgardin
5. FMEA test for at sikre kontrol pålidelighed
6. Den har høj immunitet over for EMI, RFI, omgivende lys, svejseblitz og stroboskoplys.
7. Kompatibel med sikker PLC -indgang (i overensstemmelse med OSSD -specifikationer)
8. Aftagelige kabler (RD) og monteringsbeslag bestilles separat
9. Den kan udstyres med en sikkerhedslysgardinstyring og en valgfri indbygget controller (installeret i el-kabinettet) eller en ekstern controller (installeret uden for værktøjsmaskinen)
9. Hvis du har brug for flere funktioner, kan du kontakte CYNDAR for forespørgsler.
Funktioner:
· Perfekt selvkontrolfunktion: Når sikkerhedslysgitterbeskytteren fejler, skal du sørge for ikke at sende forkerte signaler til de kontrollerede elektriske apparater.
· Stærk anti-interferens evne: Systemet har god anti-interferens evne mod elektromagnetiske signaler, stroboskoplys, svejsebuer og omgivende lyskilder.
· Praktisk installation og fejlfinding, enkel ledning og smukt udseende.
· Ved hjælp af overflademonteringsteknologi, overlegen stødsikker ydeevne.
· Overhold sikkerhedsniveauet i International Electrotechnical Society IEC61496 -standarden, designet i overensstemmelse med europæiske standarder, og har bestået CE -certificering.
· Kort responstid (≤15 ms), høj sikkerhed og pålidelighed.
· Ultra-lille formdesign, der effektivt reducerer installationspladsen; lysgitteret er forbundet til kablet gennem luftfartsstikket, som kan installeres nøjagtigt, hurtigt og let og aflæses og kabelforbundet.
· Alle elektroniske komponenter i dette produkt er fremstillet af verdenskendt mærketilbehør.
Diagram for valg af stråleafstand:
Produkttekniske parametre (konventionelle specifikationer)
| Lys gardin form | Modsat bjælke | ||||||
Optisk akseafstand | 10 mm | 14 mm | 20 mm | 25 mm | 30 mm | 40 mm | 80 mm |
Registreringsnøjagtighed Registreringsnøjagtighed | 18 mm | 22 mm | 28 mm | 33 mm | 38 mm | 48 mm | 88 mm |
Antal bjælker | 4. 6 ... 32 (Flere bjælker kan tilpasses) | ||||||
Beskyttelse høj | Optisk akseafstand × (antal bjælker-1) | ||||||
Registreringsafstand | A:0.3-3m;B:0.3-6m;C:0.3-10m;D:0.3-15;E:0.3-20m;F:0.3-25m;G:0.3-30m;H:0.3-40m | ||||||
Responstid | ≤15 ms | ||||||
Anti-lys interferens | 10000lux (Incidensvinkel ≥5 °) | ||||||
Dimensioner | 30 × 30 × Lmm (forskellige modeller og forskellige størrelser) | ||||||
Beskyttelsesniveau | IP65 | ||||||
Controller | QCA/QCA2/QSW/QSWS | ||||||
spænding | DC12/24V, AC110-220V (Med controller og relæ passiv udgang) | ||||||
Nuværende forbrug | ≤200mA | ||||||
Produktion | NPN/PNP -type, synkestrøm 500mA, spændingsfald under 1,5V, polaritet, kortslutning, overbelastningsbeskyttelse (eller RS485 \ RS323) | ||||||
Udgangstilstand | ON når alle optiske akser modtager lys (grønt lys vises ved modtagelse) | ||||||
Indikator lys | Emitter: strømindikator (rød); modtager: outputindikatorlys (grøn) skygge (rød) | ||||||
lyskilde | Moduleret infrarød LED | ||||||
Tilslutningsmetode | Cirkulær luftfartsstik, udstyret med specielt forbindelseskabel, 5 kerner til emitter og 5 kerner til modtager (forskellige typer og forskellige antal kerner) | ||||||
Skallemateriale | Aluminiumslegering, endebetræk: ABS -forstærket nylon | ||||||
Modstandsdygtig over for omgivende lys | Glødelampe: 3000Lx lysmodtagende overflade; Sollys: 10000Lx lysmodtagende overflade | ||||||
Omgivelsestemperatur | Ved arbejde: -10 ~ +40 ℃ (men ikke frysning), ved opbevaring: -25 ~ +55 ℃ | ||||||
miljøets fugtighed | Ved arbejde: 35 ~ 85%relativ luftfugtighed, ved opbevaring: 35 ~ 95%relativ luftfugtighed | ||||||
Trin til valg af lysgardin
1. Vælg afstanden i henhold til beskyttelsessituationen
2. Bestem beskyttelseshøjden og den samlede højde på lysgardinet
3. Bestem afstanden mellem senderen og modtageren
4. Hvis det er installeret i et smalt rum, kan du kontakte CYNDAR for at få et 3D -billede af lysgardinet eller vise størrelsen, og lad CYNDAR vælge det for dig.
Vælg sikkerhedslysgitter efter serie
Modelserier | Produktnavn | Funktioner eller fordele | Filoverførsel |
| CCT | Universal sikkerhedslysgardin | Det meste konventionelle udstyr og scener kan bruges | |
| KAT | Ultra-langt gennemstrålende lysgardin | Anvendes til lysgardiner, hvor transmitteren og modtageren har en stråleafstand på mere end 3 meter, såsom områderegistrering, omkredsbeskyttelse og detektering af robotarme | |
| CSAT | Flersidet registreringslysgardin | Anvendes til påvisning af flere overflader (område) og kan styres i serie med tosidede controllere | |
| COT | Intet blindpunkt sikkerhedslysgardin | Den kan bruges til udstyr, hvor højden er begrænset i et smalt rum, afstanden mellem strålepunktet og toppen af lysgardinet er kun 6,75 mm | |
| CST | Fotoelektrisk beskyttelsesanordning lysgardin | Anvendes til stansemaskiner og bukkemaskiner osv. (Meget høj stødmodstand), ekstern controller som ekstraudstyr og 360 ° roterende beslag | |
| CRFT | Vandtæt sikkerhedslysgardin | Vandtæt niveau kan nå IP68, ikke bange for vand, kan bruges i fugtigt miljø, kan bruges udendørs | |
| CZT/CBT | Ultratyndt lysgardin | Kan bruges til lette gardiner i smalle rum, med en tynd type foran eller en tynd side | |
| QX | Økonomisk sikkerhedslysgardin | Prisbilligt lysgardin (lille størrelse, stødsikker afvigelse) egnet til enheder med lav vibration | |
| CLT/CMT | Måletype lysgardin/tællertype lysgardin | Linjedetektering, størrelsesmåling, konturdetektion, præcisionskorrektion, huldetektering, formdetektering, kant- og midterpositionering, spændingskontrol, deloptælling, online produktstørrelsesdetektion og lignende detektion og måling ovenfor, kan være RS485 \ RS232 og NPN eller PNP Group produktion | |
| QSMT | Køretøjsseparations lysgardin | Kan bruges til vejportskontakt, højhastighedsafbryder til vejstationer, kontakt til omkreds af omkredser til veje, køretøjsmodelregistrering | QSMT Vehicle Separator Manual |
1. Køretøjets lysgardin bruges med et låg i rustfrit stål 2. Grundlæggende oplysninger om det ydre dæksel: 304 rustfrit stål, 1,5 mm tykkelse, størrelse 1660*130*130 mm, bund 200*200 mm 3. Du kan vælge et opvarmet yderdæksel eller et uopvarmet yderdæksel | |||
Valgfrit tilbehør | |||
| QCA |
| Kan styre 1 sæt lysgardiner, indgangsspænding AC 110/220V, installeret i el -kabinettet | tilbehør |
| QCA2 |  | Kan styre 2 sæt lysgardiner, indgangsspænding AC 110/220V, installeret i den elektriske kontrolboks, lysgitteret matches med passiv output og kan forbindes direkte til højeffektbelastninger | tilbehør |
| QSW |  | Kan styre 1 sæt lysgardiner, indgangsspænding AC 110/220V, installeret i den elektriske kontrolboks, lysgitteret, der understøtter brugen af passiv udgang, kan forbindes direkte til højeffektbelastninger | tilbehør |
| QSWS |  | Kan styre 2 sæt lysgardiner, indgangsspænding AC 110/220V, installeret på siden af maskinen, dobbeltrelæ passiv udgang | tilbehør |

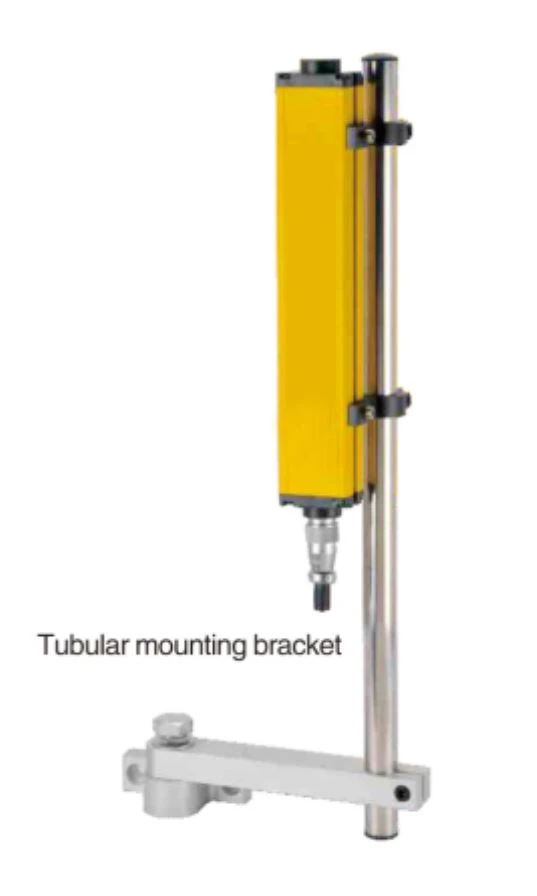

| QCA-01 |  | Kan bruges til værktøjsmaskiner, der ikke har nogen position til at understøtte lysgardinet | tilbehør |
| QCA-07 |  | Det kan bruges til værktøjsmaskiner, der ikke har nogen position til at understøtte lysgardinet (værktøjsmaskiner med meget kraftig vibration) | tilbehør |
