Parameter
|
Nummer: XD-TOF -05 d |
Lux<15,000 lux |
|
Vinkelopløsning: 0,1 grader /0,3 grad |
Power2 W max |
|
Nøjagtighedsfejl: ± 30 mm |
Målingsfejl: ± 30 mm |
|
TOF -måleteknologi |
Arbejdspotentiale spænding: DC12V -28 V |
|
Scanningsfrekvensramme: 15 Hz/30 Hz |
Miljøet scannes automatisk for at generere områder |
|
Laser sikkerhedsniveau: 905nm klasse I |
Advarselsområde: 3 |
|
3 regioner / 16 gruppe * 3 regioner |
|
Produktfordele

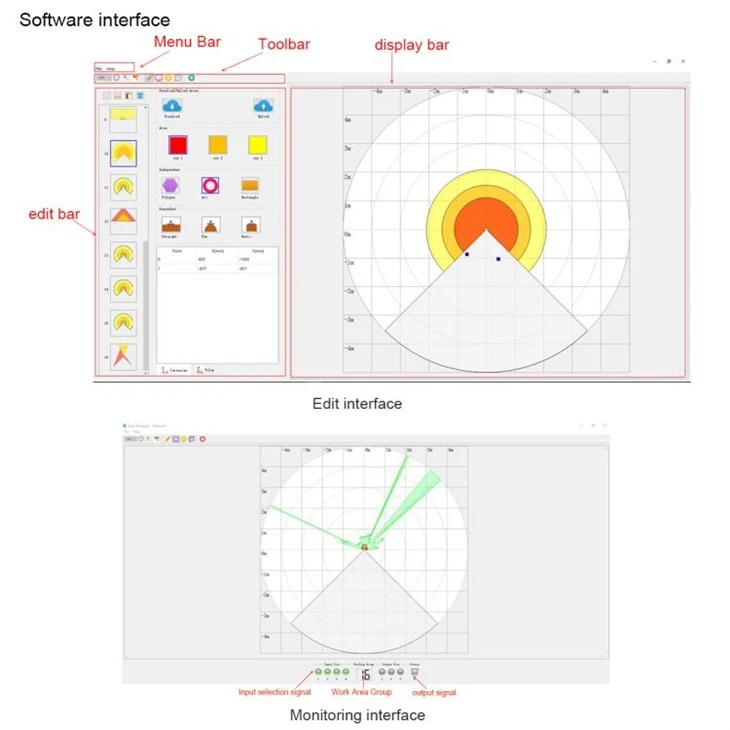

Softwarediagram
Scanningsområde/refleksion
Produktbeskrivelse
1. blændingsbeskyttelse<15,000 lux
2. interface: i/o
3. Flere beskyttelseszoner kan indstilles
4. Redigerbare advarselszoner: 3
5. Baseret på TOF -pulsmålingsteknologi
6. afstandsmålingskapacitet op til 5 meter og 20 meter
7. øjensikkerhedsteknologi
Produktstørrelse
Udstyrstilbehør og grænseflader
Applikationer
Anvendelsessag om XD-TOF -05 D Sikkerhedslaserradar i AGV-hindring for undgåelse
Et lager- og logistikfirma integrerede XD-TOF -05 D Sikkerhedslaserradar i AGV-navigationssystemet for at opnå dynamisk hindring for undgåelse og sikkerhedsbeskyttelse . AGV har brug for at håndtere scener, såsom mennesker, der går gennem og midlertidigt stabling af varer i kompleksmiljø Nøjagtighed .
Teknisk løsning:
Beskyttelse af flere områder
Del 3 lag af beskyttelsesområder gennem konfigurationssoftware: Det gule advarselsområde (2m rækkevidde) udløser et decelerationssignal; Det røde bremseområde (1M -interval) udløser et nødstop gennem OSSD -udgangssignalet; Orange overgangsområdet (1 . 5m) aktiverer lyden og let alarm.
270 graders vidvinkeldækning
Ved hjælp af radars 270 graders scanningsvinkel og 0 . 1 graders høj opløsning opnås forhindringsdetektion i retning og side af AGV'en for at undgå forkert bedømmelse forårsaget af smalle strukturer såsom gaffeltruck gafler.
Implementeringseffekt:
Responstid forkortes til 134ms (30Hz scanningsfrekvens), 60% højere end det originale system1;
Understøtter drift i -10 grad ~ 55 graders miljø, der er egnet til kold opbevaring og høje temperaturworkshops;
Passeret klasse I-laser sikkerhedscertificering, opfyldelse af sikkerhedskravene i samarbejdet mellem mennesker og maskiner i industrielle scenarier .
Løsningen genererer automatisk beskyttelsesområder gennem selvlærende funktion, reducerer arbejdsbyrden for manuel fejlfinding og er kompatibel med NPN/PNP-kontrolgrænsefladen for AGV, opnå problemfri forbindelse med det eksisterende PLC-system .
